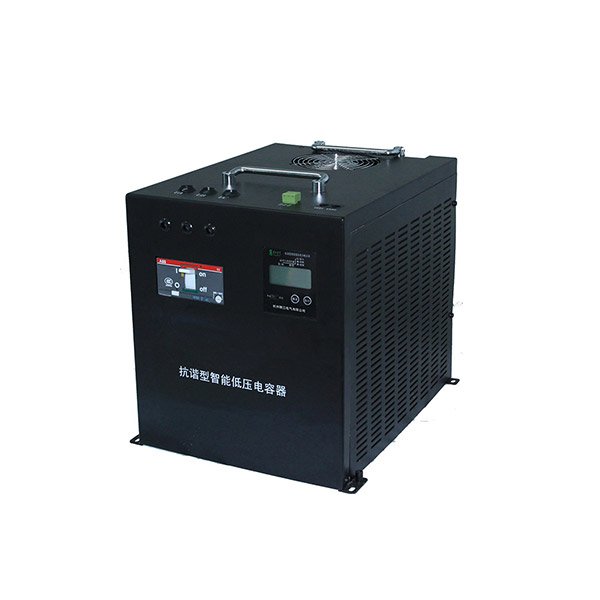

一、產品概述

HZCJ系列抗諧波型智能低壓電容器是應用于低壓配電網中的高效節能、抑制諧波、提高功率因數的新一代無功補償設備。該系列產品是針對用電網絡諧波含量較高，常規智能低壓電容器不能正常運行的情況下而設計的。主要應用在電流諧波含有率低于50%的場所，既能滿足無功補償、改善功率因數，又能降低高次諧波對電力系統的影響，提高用電質量。

產品主要適用于化工、建材、造紙、紡織、煤炭、電力、通信、鋁業、船運港口、煙草、釀酒、汽車制造、精密電子、精密機械等工業領域。

同時，還可應用于通信行業電源系統、證券交易供電系統、機場港口備用電源系統、大型醫療系統、各類UPS/發電機組、會展場館、商業寫字樓等商業用電系統。

二、產品技術優勢

1，等位通訊功能，可組成智能投切網絡，自動循環投切，并在運行過程中持續修正動作時間，改善投切涌流，支持DL/T842規約遠端數據通信；

2，采用無涌流同步開關投切技術，100萬次無故障投切，性能穩定可靠；

3，采用特殊的技術與工藝，能有效的抑制高次諧波和涌流，抑制3～21次諧波效果明顯；

4，模塊化結構，組合靈活，安裝簡單，參數設置簡便，擴容方便，便于維護；

5，采用分散控制保護模式，可實現兩級過壓、欠壓、過流、過溫、斷相、過諧波、三相不平衡保護；

6，采用高質量干式電力電容器，安全性高；

7，內加SH防爆器及溫控裝置，提高嚴重諧波場所下的運行可靠性；

8，采用閉環電路，磁路不飽和，無能源消耗，無電磁輻射；

9，人性化的人機界面，操作簡單，維護方便，利于現場故障查找；

10，節能效果明顯，精確提高功率因數，降低電能功耗，改善電能質量。

三、產品選型及尺寸

箱式抗諧型智能低壓電容器選型表

四、產品外觀安裝尺寸及組柜容量

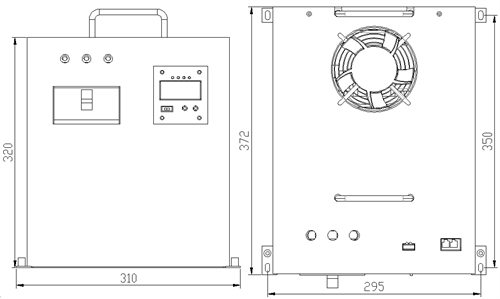

箱式抗諧型智能電容尺寸及組柜容量

外形尺寸：310（寬）mm×370（深）mm×320（高）mm

固定孔安裝尺寸：295（寬）*350（深）mm

固定孔尺寸：φ6mm

各種柜型補償容量說明：
